Цокольная заключительная отделка основным профилем высотой 100 мм 216.40
- Закрытие с помощью цоколя выполняет функцию не только эстетическую, при помощи которой дополняется дизайн помещения в целом, но и прежде всего практическую, с помощью которой закрывается трудно-очищаемое пространство.
- Заключительная отделка шкафов к полу с помощью основного профиля является пригодным решением для нижних, средних и высоких шкафов персональных и материальных шлюзов.
- Параметры:
- Максимальная ширина состав шкафов 4000 мм.
- Высота цоколя 50 мм.
- Типы цокольной заключительной отделки.
- B000P - шкаф установлен на основном профиле обтянут напольным покрытием. Для материального исполнения STANDARD, STANDARD PLUS, PREMIUM a PREMIUM 304
- B7035 - шкаф установлен на основном профиле с обработкой поверхности RAL 7035, цвет серый. Для материального исполнения STANDARD a STANDARD PLUS.
- B9016 - шкаф установлен на основном профиле с обработкой поверхности RAL 9016, цвет белый. Для материального исполнения STANDARD a STАNDARD PLUS.
- Следующие варианты цокольной заключительной отделки:
- Для материального исполнения STANDARD a STANDARD PLUS заключительная отделка с помощу ножек высотой 100 мм в отделе 204.04B.
- Для материального исполнения PREMIUM (и PREMIUM 304) наиболее подходящим будет установка на опорную раму высотой 50 мм. С возможностью умеренного регулирования по высоте. Рама описана в главе 214.40A. Нержавеющая сталь AISI304, поверхность SB или металлическое основание с отделкой поверхности RAL7035 / RAL9016.
 |

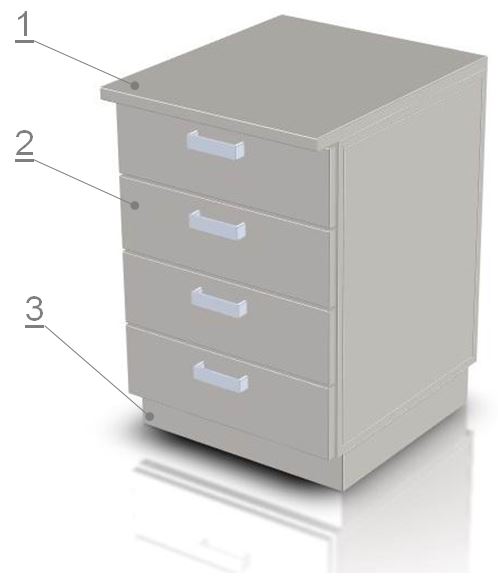

Условные обозначения:
1 - Столешница 205.01
2 - Шкаф 204.01, 204.02, 204.03, 210,01
3 - Цокольная заключительная отделка (высоты 100 мм - 204.04, высоты 50 мм - основный профиль - 216.40A, высоты 50 мм с регулировкой по высоте - 214.40A)
|
ТЕХНИЧЕСКИЕ ДАННЫЕ
| Типовое обозначение |
|---|
| Цокольнные окончание на основном профиле |
| Для материального исполнения шкафа |
|---|
| STANDARD |
| STANDARD PLUS |
| PREMIUM |
| PREMIUM 304 |
| Зстановка в пространстве |
|---|
| Задняя и левая стороны около стены |
| Задняя и правая стороны около стены |
| Встроенный шкаф |
| Задняя сторона около стены |
| В зависимости от выбранного материального исполнения шкафов и установки в пространстве различается отступ цокольной заключительной отделки (окончания). |
| Переход между напольным покрытием и стеной |
|---|
| Плинтус - плавный переход через радиус |
| Переход 90° |
| Тип основного профиля |
|---|
| Основной профиль MS-2 обтянут наполным покрытием |
| Основной профиль MS-2 с обработкой поверхности RAL 7035 |
| Основной профиль MS-2 с обработкой поверхности RAL 9016 |
| Цоколь дополняет |
|---|
| Один шкаф |
| Состав шкафов. Максимальная ширина состава в сборе 4000 мм |
| Глубина шкафа (B) |
|---|
| глубина | значение |
|---|
| 400 mm | Глубина шкафа |
| 450 mm | Глубина шкафа |
| 500 mm | Глубина шкафа |
| 550 mm | Глубина шкафа |
| 600 mm | Глубина шкафа |
| 700 mm | Глубина шкафов с раковиной. Глубина столешницы будет 750 мм |
| 850 mm | Глубина шкафов с раковиной. Глубина столешницы будет 900 мм |
| Шкаф 1 (ширина A) |
|---|
| ширина | значение |
|---|
| 300 мм | Ширина шкафа |
| 330 мм | Ширина шкафа |
| 400 мм | Ширина шкафа |
| 450 мм | Ширина шкафа |
| 500 мм | Ширина шкафа |
| 560 мм | Ширина шкафа |
| 600 мм | Ширина шкафа |
| 700 мм | Ширина шкафа |
| 800 мм | Ширина шкафа |
| 900 мм | Ширина шкафа |
| 1000 мм | Ширина шкафа |
| 1200 мм | Ширина шкафа |
| 1350 мм | Ширина шкафа |
| 1500 мм | Ширина шкафа |
| 1650 мм | Ширина шкафа |
| 1950 мм | Ширина шкафа |
| Боковые отступы шкафа, при необходимости отступы первого и конечного шкафа состава в соответствии с установкой в пространстве. |
| Шкаф 2 (ширина A) |
|---|
| ширина | значение |
|---|
| 300 мм | Ширина шкафа |
| 330 мм | Ширина шкафа |
| 400 мм | Ширина шкафа |
| 450 мм | Ширина шкафа |
| 500 мм | Ширина шкафа |
| 560 мм | Ширина шкафа |
| 600 мм | Ширина шкафа |
| 700 мм | Ширина шкафа |
| 800 мм | Ширина шкафа |
| 900 мм | Ширина шкафа |
| 1000 мм | Ширина шкафа |
| 1200 мм | Ширина шкафа |
| 1350 мм | Ширина шкафа |
| 1500 мм | Ширина шкафа |
| 1650 мм | Ширина шкафа |
| 1950 мм | Ширина шкафа |
| мм | Позиция не занята |
| Боковые отступы шкафа, при необходимости отступы первого и конечного шкафа состава в соответствии с установкой в пространстве. |
| Шкаф 3 (ширина A) |
|---|
| ширина | значение |
|---|
| 300 мм | Ширина шкафа |
| 330 мм | Ширина шкафа |
| 400 мм | Ширина шкафа |
| 450 мм | Ширина шкафа |
| 500 мм | Ширина шкафа |
| 560 мм | Ширина шкафа |
| 600 мм | Ширина шкафа |
| 700 мм | Ширина шкафа |
| 800 мм | Ширина шкафа |
| 900 мм | Ширина шкафа |
| 1000 мм | Ширина шкафа |
| 1200 мм | Ширина шкафа |
| 1350 мм | Ширина шкафа |
| 1500 мм | Ширина шкафа |
| 1650 мм | Ширина шкафа |
| 1950 мм | Ширина шкафа |
| мм | Позиция не занята |
| Боковые отступы шкафа, при необходимости отступы первого и конечного шкафа состава в соответствии с установкой в пространстве. |
| Шкаф 4 (ширина A) |
|---|
| ширина | значение |
|---|
| 300 мм | Ширина шкафа |
| 330 мм | Ширина шкафа |
| 400 мм | Ширина шкафа |
| 450 мм | Ширина шкафа |
| 500 мм | Ширина шкафа |
| 560 мм | Ширина шкафа |
| 600 мм | Ширина шкафа |
| 700 мм | Ширина шкафа |
| 800 мм | Ширина шкафа |
| Боковые отступы шкафа, при необходимости отступы первого и конечного шкафа состава в соответствии с установкой в пространстве. |
