Médiový panel typ LSK 206.01

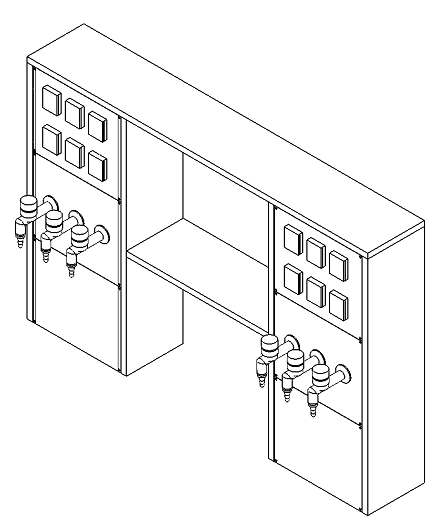

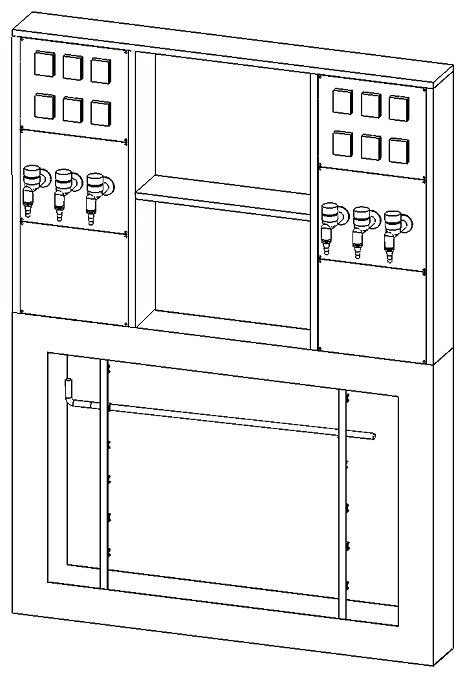

3D POHLED 1.PNG jádro.JPG

  • Médiový panel typu LSK je tvorený spodným a horným inštalačným panelom.
  • Horný inštalačný panel je nezávislý na spodnom. Je tvorený bočnými kovovými stĺpikmi a výmennými kovovými kazetami.
  • Medzi stĺpiky horného inštalačného panelu je možné doplniť policu a / alebo osvetlenie.
  • Médiá inštalovaná do médiového paneli sú voliteľné.
  • Médiá môžu byť privedená z podlahy alebo zo stropu. Ak je prívod zo stropu, doplní sa systém o komín - docielenie krytého vedenie rozvodov.

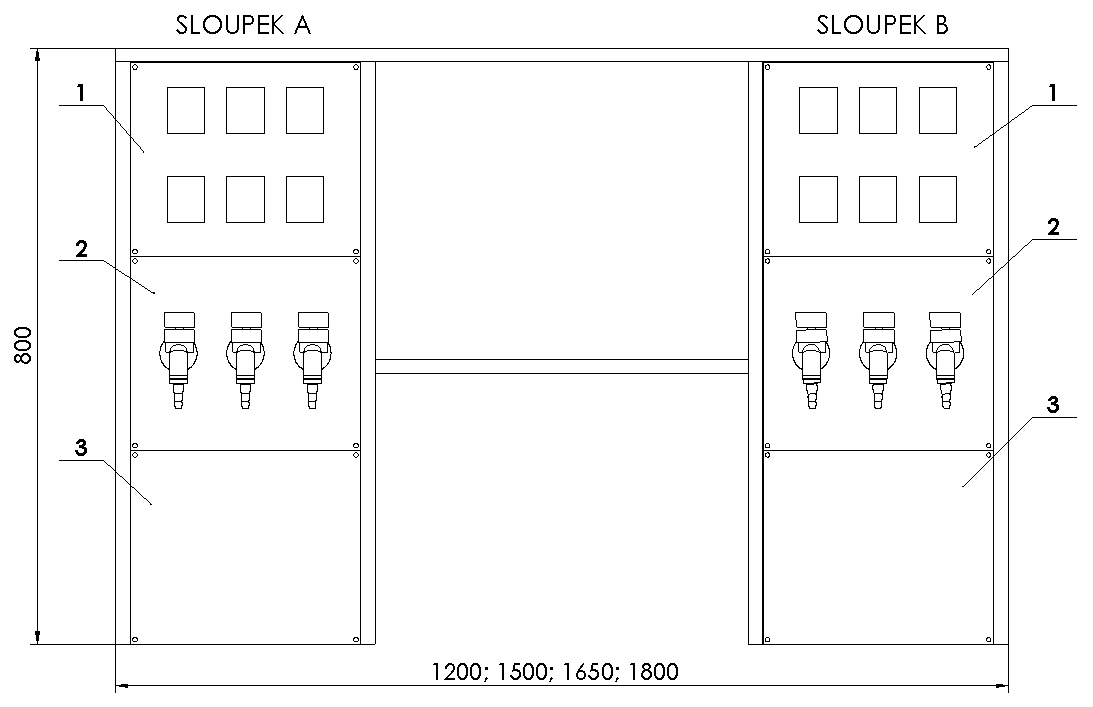

  • Základná výmenná kazeta je plná (3). Môže byť nahradená kazetou pre elektro výstupy (1) alebo médiovou kazetou (2). S dodržianím bezpečnostných noriem.
    • Elektro zásuvky (1). Maximálne 6 elektro zásuviek do jednej kazety.
    • Dátová zásuvka. Odporúča sa jedna dátová zásuvka poprípade dátová dvojzásuvka do kazety doplnená o elektro zásuvky.
    • Výstupy pre médiá (2). Maximálny počet médií v jednej kazete sú 3. Nosnosť police 25 kg.

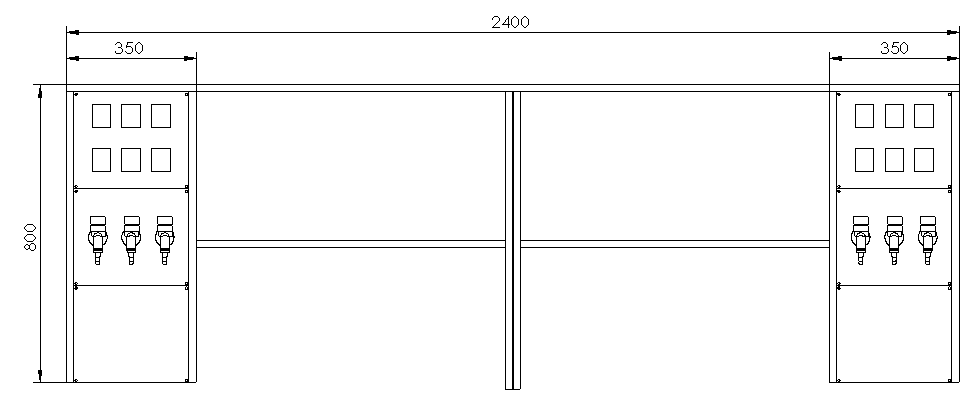

2400 sestava.PNG

POZNÁMKA: Elektro kazeta nesmie byť pod vývodami médií.

Varianty prevedenia - rozmery:


 Rozmer

[ mm ]

 Dĺžka panelu

1200,1500, 1650, 1800, 2400

 Zostava - jednostranný stol:
 (Hĺbka pracovnej plochy + hĺbka médiového panelu)

750 (600+150),
900 (750+150)

 Zostava - objstranný stol:
 Hĺbka stolu (pracovná plocha + médiový panel + pracovná
 plocha)

1350 (600+150+600),
1500 (675+150+675)
1650 (750+150+750)

 Výška pracovnej plochy

900 (pro stojacu obsluhu),
750 (pro sediacu obsluhu)

 Celková výška zostavy (výška pracovnej plochy + výška horného instalačného panelu)

1700 (900+800)
1550 (750+800)


Voliteľná výbava:
-    zásuvky 230V, 400V s hlavným vypínačom
-    zásuvka pre PC
-    vývody médií a vody
-    police
-    osvetlenie
-    nerezová mríž

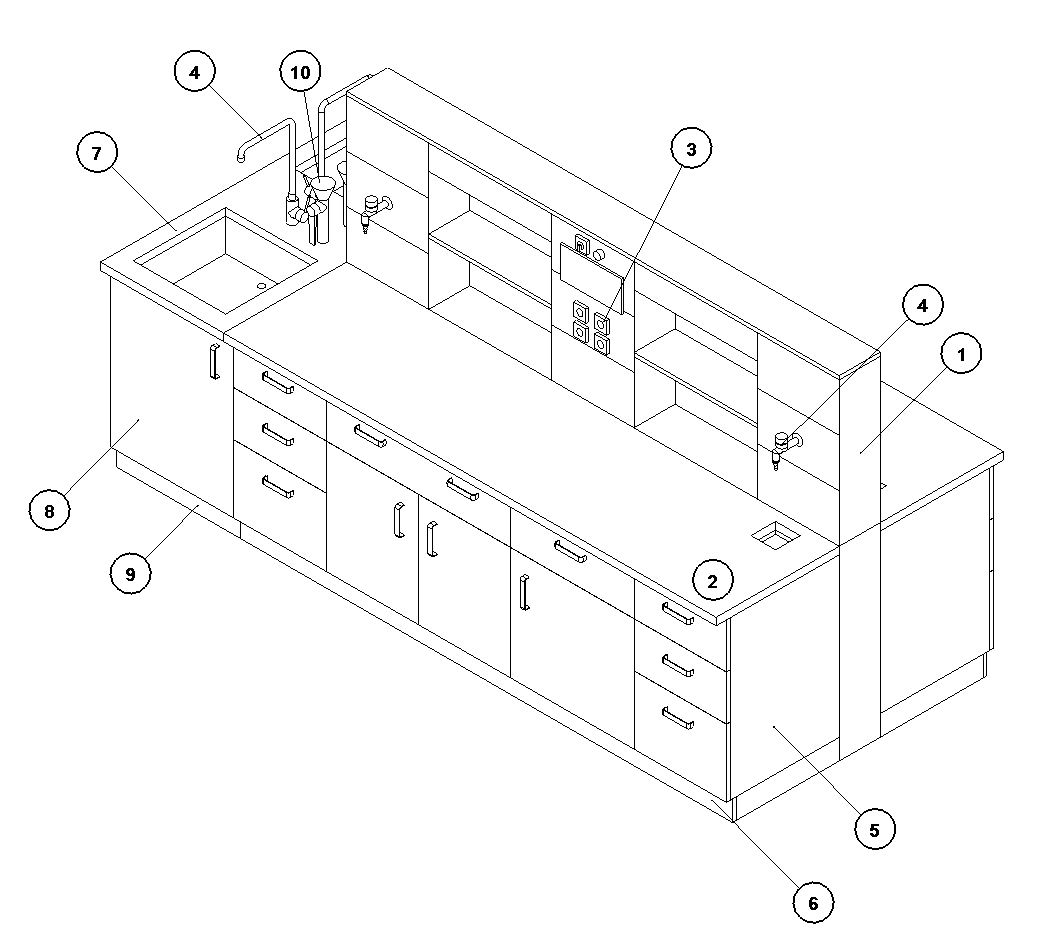

Ukázka zostavy:

JADRO OBOUSTR S DREZEM pozice-2.JPG

1 - Mediový panel, kapitola 206.01
2 - Pracovná doska, kapitola 205.01
3 - Elektro média, kapitola 207.03
4 - Vývody kapalných a plynných médií, kapitola 207.03
5 - Skřínka do sestav stolů, kapitola 204.02
6 - Soklové zakončenie skriniek, kapitola 204.04
7 - Pracovná doska pre drezovú skrinku a výlevky, kapitola 205.01
8 - Drezová skrinka, kapitola 204.01
9 - Soklové zakončenie skříniek, kapitola 204.04
10 - Bezpečnostná sprcha, kapitola 207.04

TECHNICKÉ ÚDAJE

Typové označenie
Médiový panel typ LSK

Kombinácia instalačných panelov
Horný instalačný panel
Spodný a horný instalačný panel

Šírka
šírkahodnota
1200 mmŠírka
1500 mmŠírka
1650 mmŠírka
1800 mmŠírka
2400 mmŠírka*
2400 mmŠírka**
* médiový panel so stredovou priečkou
** médiový panel so stredovým stĺpkom

Výška spodného panelu (pracovnej plochy)
výškahodnota
750 mmVýška spodného panelu (pracovnej plochy)
900 mmVýška spodného panelu (pracovnej plochy)
Výška spodného inštalačného panelu je závislá na výške pracovnej plochy. Preto musí byť rovnaká, ako je požadovaná výška pracovnej plochy.

Varianty prevedenia
Zostava stolu s médiovým panelom tvorí jednostranný stôl
Zostava stolov s médiovým panelom tvorí ostrôvkový stôl

Prívod médií k médiovému panelu
Prívod médií od stropu. Zostava doplnena o prívodný panel
Prívod z podlahy. Zostava v základnom prevedení

Príslušenstvo - osvetlenie
Bez osvetlenia
S osvetlením

Príslušenstvo - police
Police nie ja súčasťou zostavy.
Súčasťou zostavy je sklenená police v hliníkovém rámu.
Súčasťou zostavy je lamino police.
Súčasťou zostavy je police z materiálu TRESPA.
Horná polica je vždy plná a spodná polica je voliteľná z vyššie uvedených možností.
