VZT odťahový kanál 109.09



VZT kanál slúži k odvodu vzduchu z operačných sál systému SURGICAL. Napája sa na dve VZT mriežky (poprípade jednu) s filtrom z jemného nerezového ťahokovu na zachytávanie buničiny.



POPIS VÝROBKU

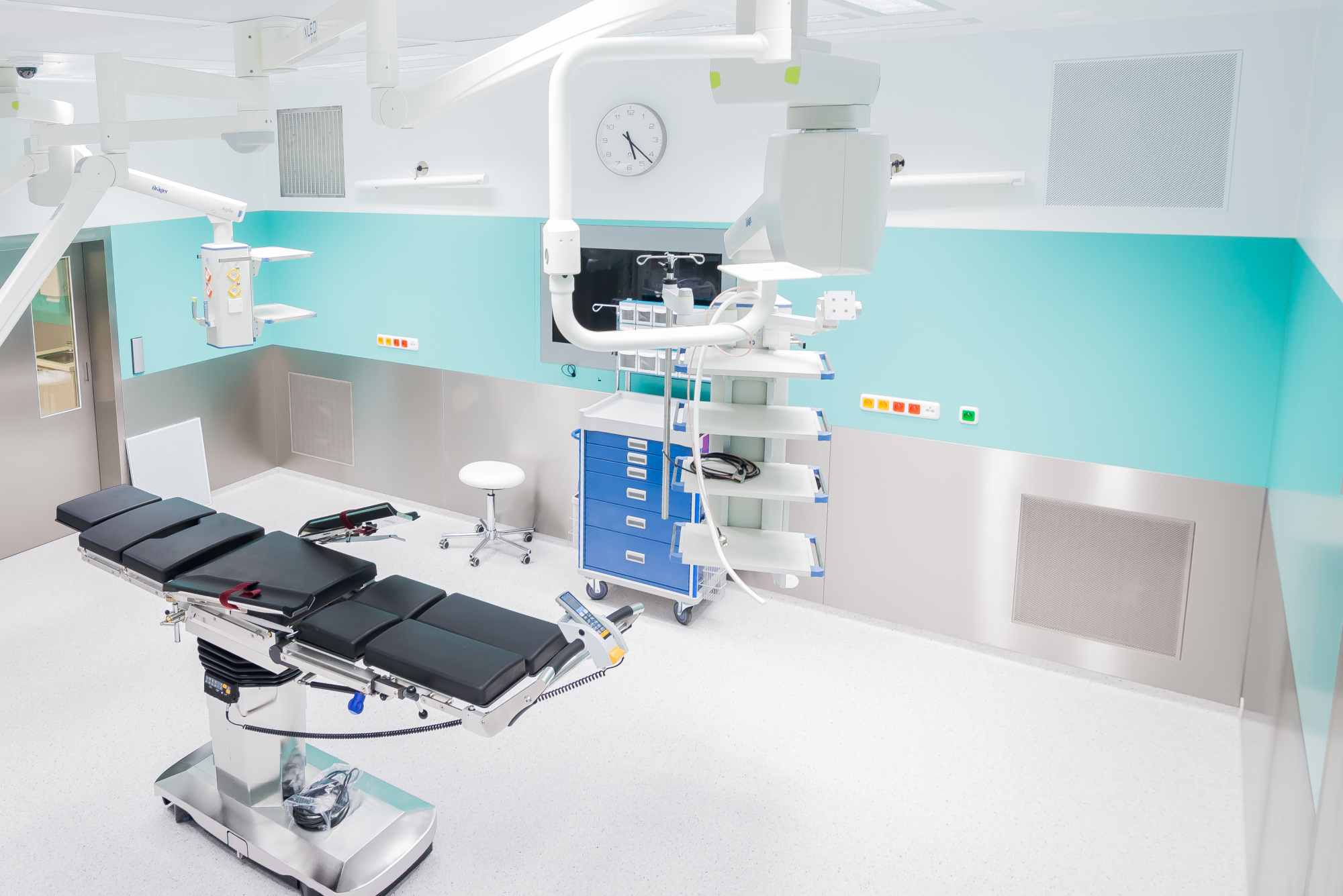

  • VZT kanál je určený do operačného sálu, kde sa najčastejšie umiestňujú 4 kanály (podľa celkového množstva odvedeného vzduchu).
  •  Kanál je vyrobený z dvoch kusov z pozinkovaného plechu hr. 0,8 mm. Hĺbka kanálu je 80 mm, čím sa dá jednoducho zabudovať do systému SURGICAL. Šírka kanálu je 800 mm.
  •  VZT mriežky sú umiestnené na os kanála. Dolná hrana spodnej mriežky je 150 mm od čistej podlahy, vrchná hrana hornej mriežky je 80 mm pod podhľadom.
  •  VZT kanál je prepojený s odťahovým potrubím za pomocou VZT príruby L20, na ktorú je možné pripojiť vzduchotechnický nástavec s bočným odťahom.



TECHNICKÉ ÚDAJE

Typ výrobku
Odtahový VZT kanál do SURGICAL

Materiál VZT kanálu
Nerezový plech AISI304 o tloušťce 0,8mm
Pozinkovaný plech o tloušťce 0,8mm

Atypické provedení
Typové provedení
Atypické provedení
Typové provedení
0 - jednoznačná specifikace z nabízených variant
Atypické provedení
Q - atypické řešení, které nejde jednoznačně specifikovat pomocí kódu
