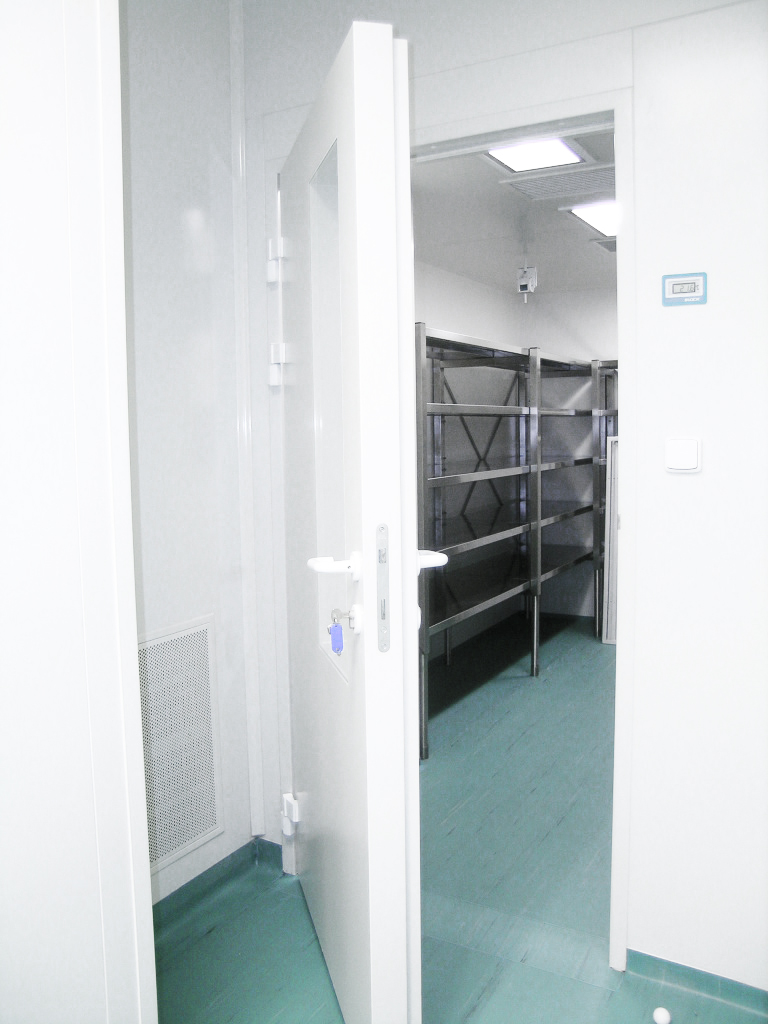

Dvere so zvýšenou tepelnou odolnosťou 104.06


Dvere so zvýšenou tepelnou odolnosťou spoločne s jej zárubňou tvoria jeden zo základných komponentov pre tvorbu priestoru chladiarní a termokomôr.

Dvere sú sendvičového typu, na ich výplň je použitý Styrofoam IB. Vyrábajú sa vždy ako falcové v hrúbkach 62, 82, 102 a 122 mm.

Hrúbka dverí je závislá na hrúbke použitého panela (dvere vždy lícujú s priečkou).

Dvere i zárubne majú minimálne tepelné prestupy a sú u nich prerušené tepelné mosty.

TECHNICKÉ ÚDAJE

Typ dverí
Dvere so zvýšenou tepelnou odolnosťou

Orientácia
ľavé
pravé

Prevedenie
jednokrídlové

Rozmer dverí
1100 mm
700 mm
900 mm
S; H; svetlá šírka x svetlá výška

Hrúbka dveří
102 mm
122 mm
62 mm
82 mm

Typ závesu
atyp
Dr. Hahn
Štandardný odtieň RAL 9016 mat- štandardná zárubňa.
V prípade iného odtieňa zárubne je automatický pánt v odtieni zárubne.
Prevedenie do ZÓNY I a II je potrebné uviesť do poznámky v špecifikácií!!

Presklenie
obvyklé presklenie termo 400x920
plné bez presklenia
atyp
BT - je štandardne použité presklenie s tepelný odporom λ=1 W.m-1.K-1
V atypickom prevedení je možné osadiť presklenie podľa požiadavky zákazníka, vždy je ale potrebná konzultácia s pracovníkmi v FC.

I. kovanie – na strane závesu
kľučka
guľa pevná
nie je súčasťou dodávky
atyp

II. kovanie – na náprotivnej strane závesu
kľučka
guľa pevná
nie je súčasťou dodávky
atyp

Cylindrická vložka
bez cylindrickej vložky, otvor je zaslepený nerezovou záslepkou
cylindrická vložka klasická
nie je súčasťou dodávky
atyp

Výsuvná tesniaca lišta
bez lišty
atyp
výsuvná tesniaca lišta

Typ ovládania dverí
atyp
ručný
dverový zavierač DORMA TS 73
Ochranný nárazník, okapový plech
- rozmery a prevedenie je potrebné rozpísať v poznámkach.

Odtieň a materiál plášťa
pozinkovaný plech v odtieni RAL 9016
nerezová oceľ AISI 304
Pozinkovaný plech komaxitovaný v odtieni RAL 901
Antibakteriálný lak v odtieni RAL
Atypické prevedenie
V prípade rozdielnych plášťov dverového krídla je potrebné uviesť odtieň ako atyp, v poznámkach potrebné rozpísať (príklad: 9016/9002.
I pozícia - prevedenie na strane pántov plech RAL 9016.
II pozícia - prevedenie na náprotivnej strane pántov plech RAL 9002.

Odtieň a materiál zárubne
Pozinkovaný plech komaxitovaný v odtieni RAL 9016
nerezová oceľ AISI 304
Pozinkovaný plech komaxitovaný v odtieni RAL
Antibakteriálný lak v odtieni RAL

Atypické prevedenie
Typové prevedenie
Atypické prevedenie
Typové prevedenie
0 - jednoznačná špecifikácia z ponúkaných variant
Atypické prevedenie
Q - atypické riešenie, ktoré sa nedá jednoznačne špecifikovať pomocou kódu
